Коаксиальные дымоходы Вулкан
Фильтр
Базовый элемент дымохода- прямая труба
Базовый элемент системы - коаксиальная труба
Базовый элемент системы - коаксиальная труба
Базовый элемент системы - коаксиальная труба
Базовый элемент системы - коаксиальная труба
Толщина стали внутр./наруж., мм: 0,5/0,5

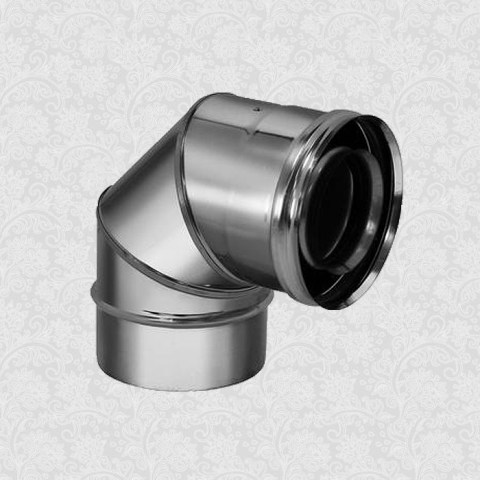

Обеспечивает изменение направления коаксиального дымохода на 90 градусов
Толщина стали мм: 0,5
Обеспечивает изменение направления коаксиального дымохода на 45 градусов

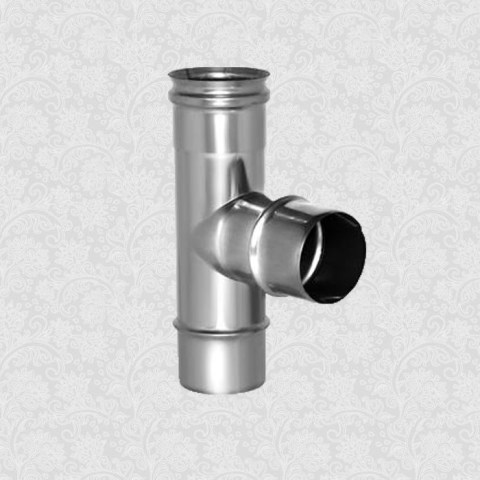

Используется создания коаксиального коллективного дымохода, установленного как в шахте дома, так и со стороны улицы
Конденсатоотводчик CKH обеспечивает отвод конденсата, образующегося в процессе работы котлов в холодное время года
Конденсатоотводчик CKH обеспечивает сбор конденсата, образующегося в процессе работы котлов в холодное время года
Базовый элемент системы - фланец для коаксиальной трубы
Адаптер CAH изготовлен из нержавеющей стали и применяется в качестве стартового элемента котла
Габариты (Ш×В): 80×700 мм
Масса: 6,5 кг

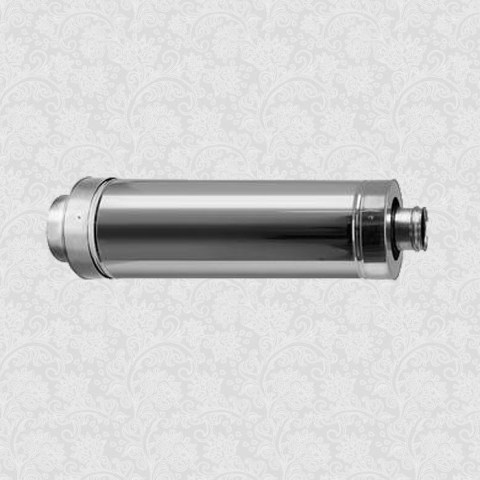

Горизонтальный проход стены CWH используется в качестве проходного элемента через стену здания
Габариты (Ш×В): 130×730 мм
Масса: 4 кг

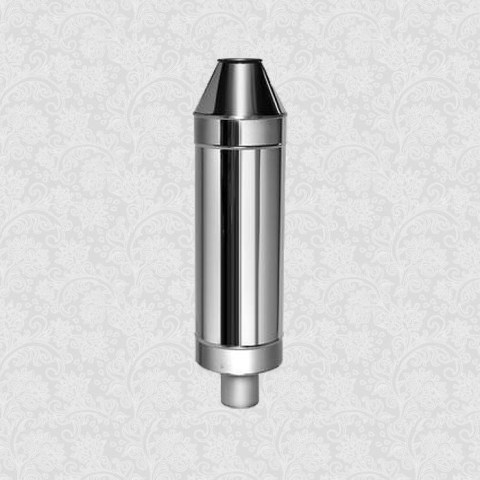

Глушитель CGH опционно применяется в качестве завершающего элемента дымохода при повышенном шуме
Габариты (Ш×В): 220×930 мм
Масса: 6 кг

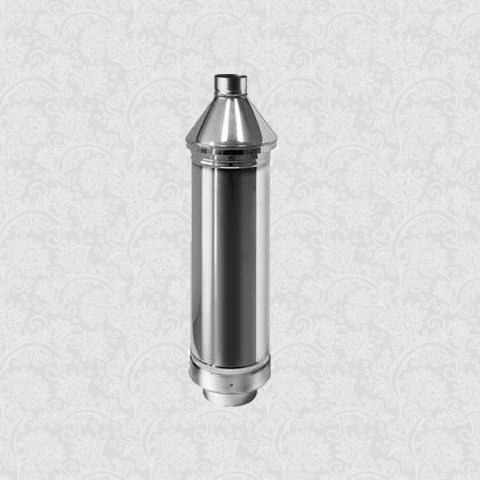

Вертикальный проход кровли CRH используется в качестве проходного элемента через кровлю здания
Коаксиальные дымоходы, выпускаемые заводом «Вулкан», являются одним из самых удачных и инновационных решений для реализации системы дымоудаления отопительных и водогрейных котлов с закрытыми камерами сгорания. При этом значения не имеет и вид топлива, на котором эксплуатируется дымоход: жидкое или газообразное.
Дымоход представляет собой двухконтурную «трубу в трубе», по внутренней трубе происходит отведение продуктов горения (на улицу), а по внешней — приток свежего воздуха для поддержания процесса горения в котле. Данные трубы соединены между собой «в раструб», такая технология получается при использовании специального расширительного станка. Внешняя и внутренняя труба соединяется специальными перемычками. Подобное соединение элементов обеспечивает достаточно низкое аэродинамическое сопротивление, защиту от паровых и газовых масс и позволяет системе активно работать в условиях разных показателей давления. При этом движение отработанных газов и свежего воздуха идет в противоток (навстречу друг к другу).
Коаксиальные дымоходы обладают рядом преимуществ по отношению к классическим «сэндвичам»:
- Достигается повышение КПД агрегата и снижение тепловых потерь за счет нагревания (от внутренней трубы) поступающего на горение в котел свежего воздуха.
- Повышенная пожаробезопасность проходки дымохода через стену или кровлю. Обеспечивается за счет того, что внешняя труба при работе системы остается холодной, в то время как внутренняя труба охлаждается за счет потока всасываемого воздуха.
- Экологически чистая коаксиальная система позволяет производить практически полное сгорание топлива за счет высокого КПД. Так же отпадает надобность в дополнительной вентиляции котельной за счет всасываемого коаксиальным дымоходом воздуха извне.
- Дымоход обладает компактными размерами, что позволяет экономить место (общая длина дымохода не превышает двух метров).
Длина собранного коаксиального дымохода обычно не превышает двух-трех метров, предпочтение отдается горизонтальному расположению дымохода с выходом трубы через стену (реже через кровлю), обычно с котлами с принудительной вентиляцией. Выход дымохода вверх применяется в тех случаях, когда рядом со стеной имеются окна. Диаметр дымохода котла должен быть меньше или равным диаметру внутренней трубы коаксиального дымохода (не более 80 мм). Во избежание засорения дымохода, последний рекомендуется размещать на высоте 1-1,5 м от уровня земли.
